產品概述
JN17-12/40高壓接地開關是一種具有國家標準水平的新接地開關，該開關是由我們公司根據ES1接地開關的原型設計和開發的。結構合并，適用于室內3-10kV三相AC 50（6O）Hz功率系統。它具有一定的關閉能力，可以保護開關設備中的其他電氣設備免受損壞，并且在大修高壓電氣設備時，可以與各種高壓開關設備一起用作接地保護。

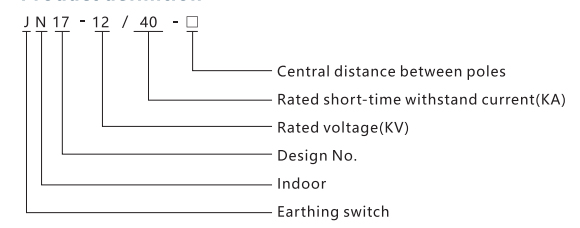

產品定義
工作條件
環境溫度：-10°C-+40°C；
高度：≤1000m;
相對濕度：每日平均≤95％，
每月平均≤90％
地震強度：≤8度；
骯臟程度：LL
技術參數
序號 | 物品 | 單元 | 數據 | |
1 | 額定電壓 | KV | 12 | |
2 | 額定時間可承受的額定電流 | ka | 31.5 | |
3 | 額定短路承受時間 | s | 4 | |
4 | 額定的短路使電流 | ka | 80 | |
5 | 額定峰值抵抗電流 | ka | 80 | |
6 | 額定的絕緣水平 | 1分鐘功率頻率承受電壓 | KV | 42 |
閃電沖動抵抗電壓 | 75 | |||
7 | 機械生活 | 時代 | 2000 | |
安裝圖和孔位置圖
規格 | e | f | g | h | d |
JN17-12/40-210 | 210 | 50 | 185 | 655 | 516 |
JN17-12/40-220 | 220 | 50 | 185 | 675 | 536 |
JN17-12/40-230 | 230 | 50 | 185 | 695 | 556 |
JN17-12/40-250 | 250 | 50 | 185 | 735 | 596 |
JN17-12/40-275 | 275 | 50 | 210 | 810 | 646 |
訂單注釋
請指示產品規格和兩極之間的中心距離。
請確認是否需要電氣顯示型號。
請注意訂購時軟連接長度（正常長度= 250mm）。
如果您有任何特殊要求，請咨詢我們。
